製造工程
製造工程一覧
松和産業のプリント基板は、純国産の松和産。 時流に合った計画的な設備投資をすることにより、最先端の設備体制を実現しています。
プリント基板を自社で一貫製造するのはもちろんのこと、レーザー加工や金めっきなど、あらゆる基板に対応できるのが松和のスタンダード。
どんなことも、まずはお気軽にお問い合わせください。
両面板
基材カット
基準ピン打ち
ピン打ち機
穴あけ
多軸NCドリルマシン
- 単軸アライメント
ドリルマシン

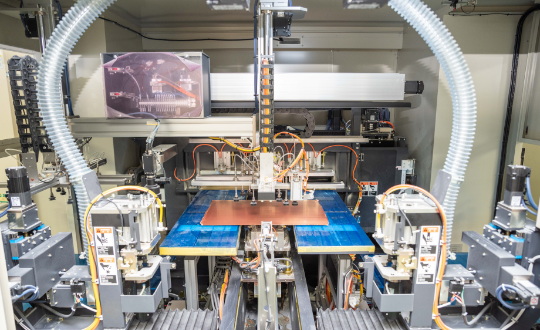

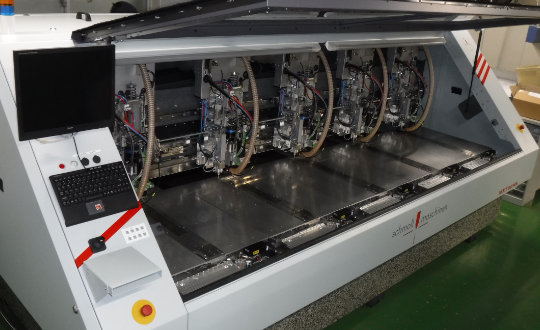

12. アライメント機能付き5軸NCドリル

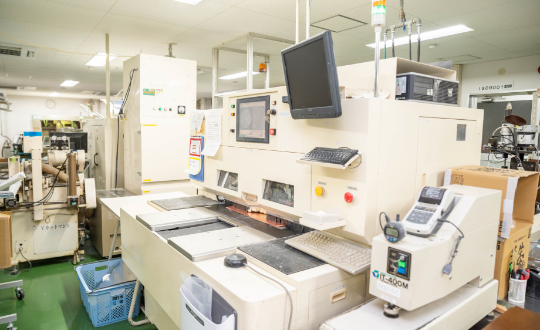

11. アライメント機能付き単軸NCドリル
研磨
- 超高圧水洗
研磨ライン
スミア除去
- 水平デスミアライン

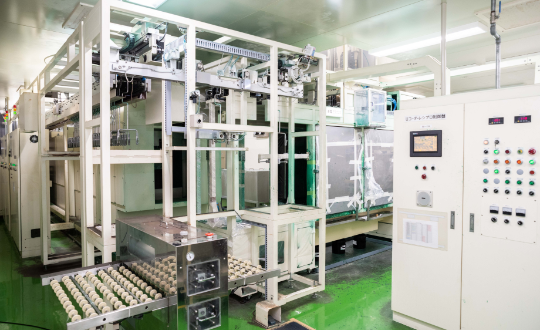

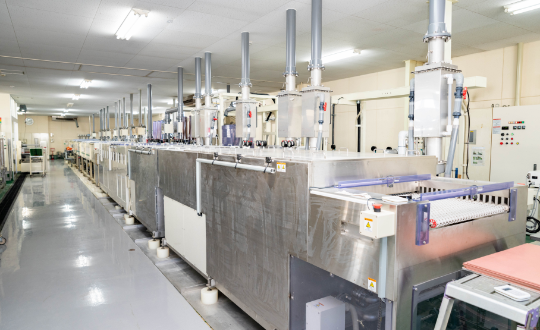

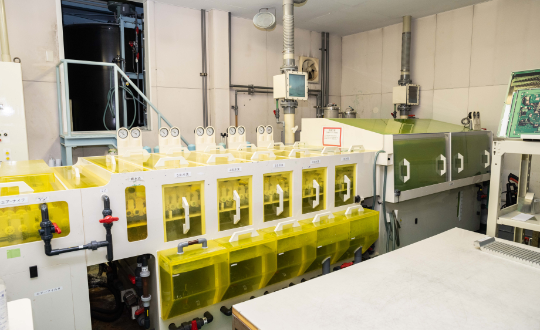

16. 水平デスミア+無電解銅めっきライン
銅めっき
- 水平化学銅めっきライン
- ラック式電解銅めっきライン

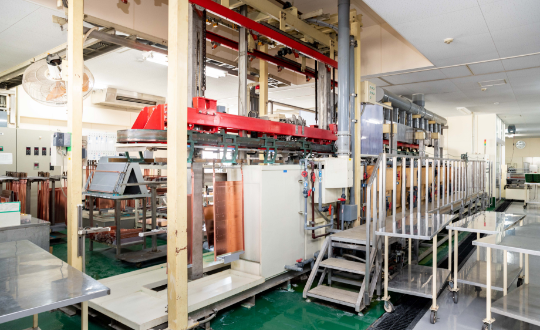

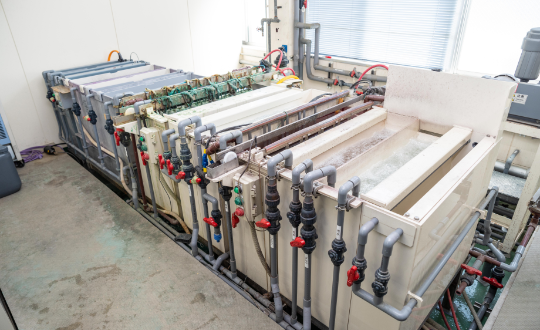

18. 電解銅めっきライン
研磨
- 研磨ライン
外層ドライフィルム
ラミネート
ラミネーター
外層パターン露光
- ダイレクト
イメージャー（DI） - 露光機

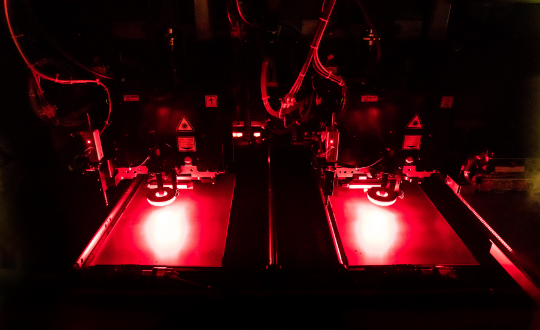

3. DI（ダイレクトイメージャー）パターン露光
外層パターン現像
- 現像機
4. 現像機
外層現像後検査
- 拡大鏡・顕微鏡検査

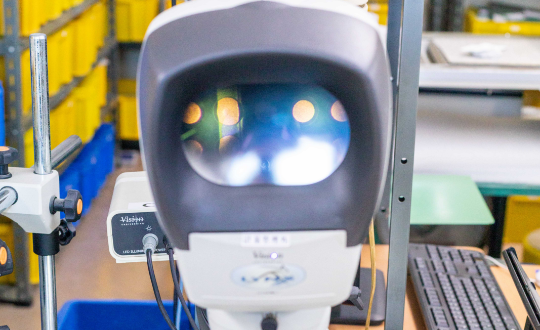

38.3D拡大鏡
外層エッチング・
剥離
- エッチング・
剥離ライン

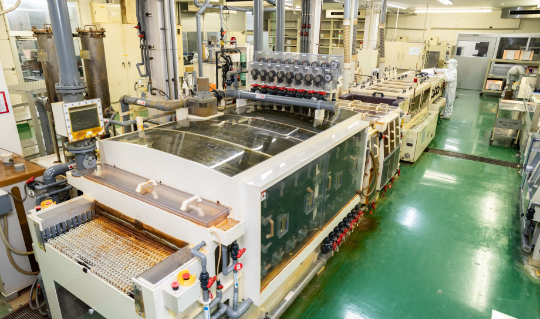

5.エッチングライン
外層パターン検査
- 拡大鏡・顕微鏡検査
- AOI

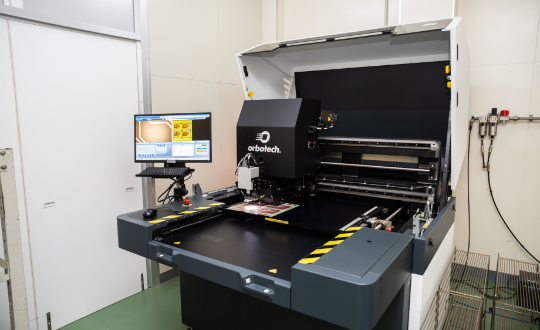

34.AOI検査機
研磨
- 研磨ライン
液状レジスト塗布
- 静電スプレー
コーター - エアースプレー
コーター - カーテンコーター
- CCD自動印刷機

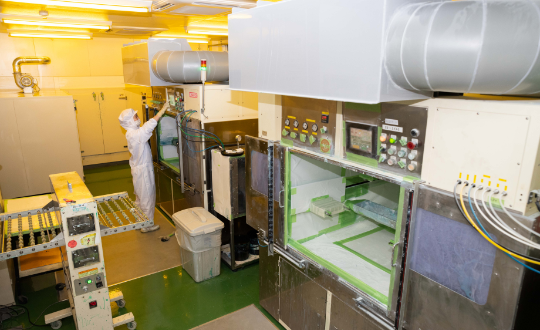

21.静電スプレーコーター
22.エアースプレーコーター

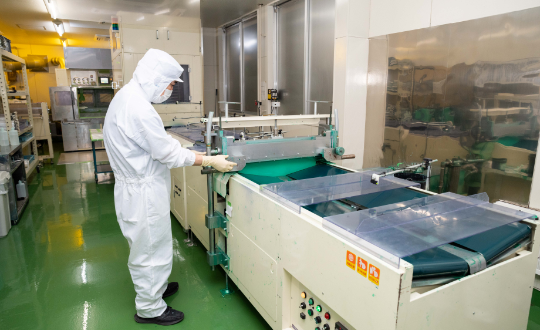

23.カーテンコーター

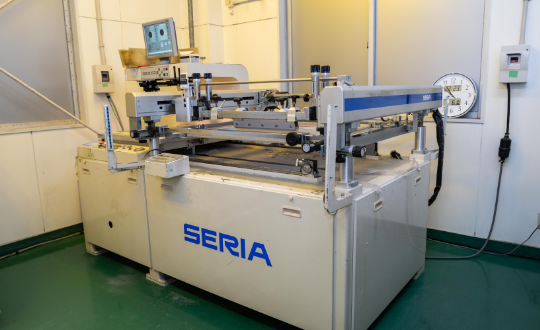

19. CCD自動印刷機
レジスト露光
- 自動露光機
- DI
レジスト現像
- 現像機
シルク印刷
- インクジェット・
シンボル印刷機 - CCD自動印刷機
- 手動印刷機

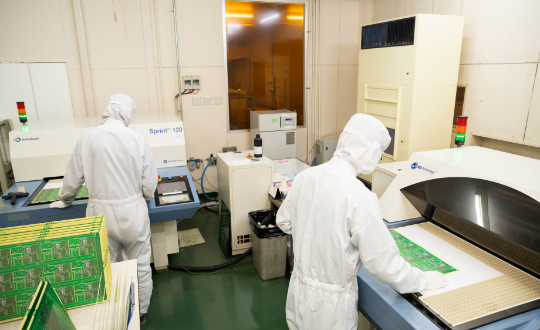

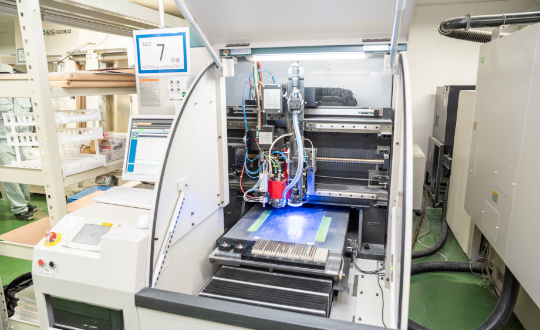

25.インクジェットシンボル印刷機
表面処理
共晶レベラー
- ソルダーコーター

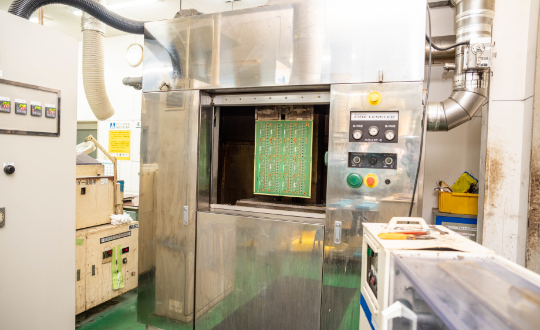

26.ソルダーコーター
鉛フリーレベラー
鉛フリーソルダー
コーター
フラックス
- フラックス塗布装置

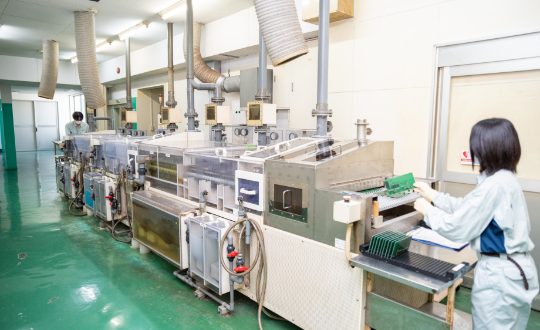

27.フラックス塗布ライン
金フラッシュ
- 全自動金フラッシュめっきライン

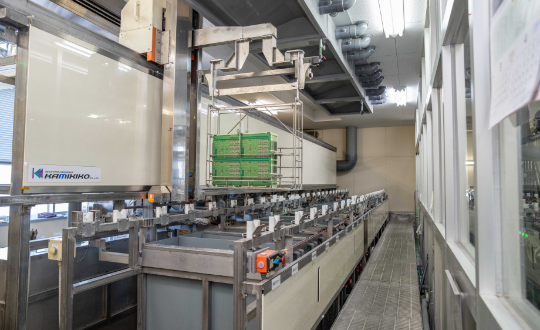

28.無電解金めっきライン
端子金めっき
- 電解金めっきライン
29.電解金メッキ装置
反り補正
基板反り修正機
導通検査
- フライング
チェッカー

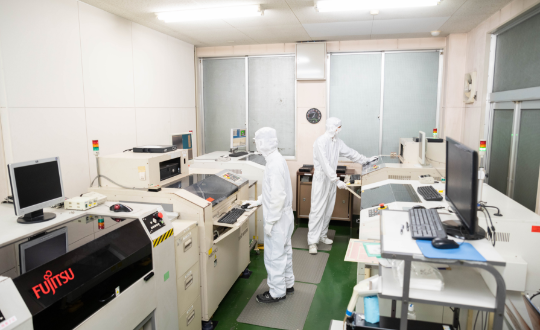

32.フライングチェッカー
外形／あと穴／
スリット加工
- NCルーターマシン
30.アライメント機能付きNCルーター
Vカット加工
- Vカットマシン

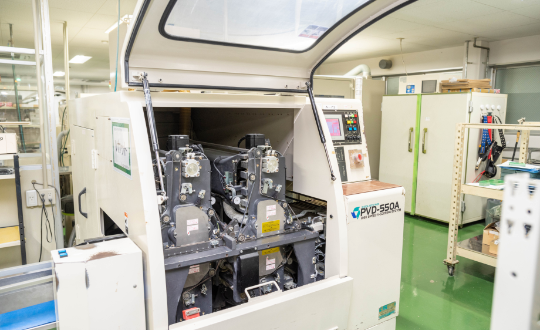

31.Vカットマシン
外観検査
- 拡大鏡・顕微鏡検査
38.3D拡大鏡
梱包・出荷
梱包機
多層板
（一般貫通基板）
内層コア材研磨
研磨ライン
内層ドライフィルム
ラミネート
ラミネーター
内層パターン露光
- ダイレクト
イメージャー（DI） - 露光機
内層パターン現像
- 現像機
内層現像後検査
- 拡大鏡・顕微鏡検査
内層エッチング・剥離
エッチング・
剥離ライン
内層パターン検査
- AOI検査機
- フライング
チェッカー - 拡大鏡・顕微鏡検査
内層黒化処理
- 全自動黒化還元処理ライン

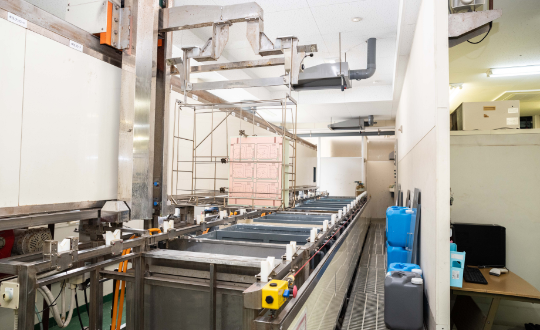

6. 黒化処理ライン
積層プレス
積層プレス機
端面処理
- マルチカット
フォーマー
9. マルチカットフォーマー
基準穴穴明け
- ２軸面補正X線基準
穴明機
10. 2軸面補正X線穴あけ機
基準ピン打ち
ピン打ち機
穴明け
- 多軸NCドリルマシン
- 単軸アライメント
ドリルマシン
研磨
超高圧水洗研磨
ライン
スミア除去
- 水平デスミアライン
銅めっき
- 水平化学銅めっき
ライン - ラック式電解
銅めっきライン
研磨
研磨ライン
外層ドライフィルム
ラミネート
ラミネーター
外層パターン露光
- DI
- 露光機
外層パターン現像
- 現像機
外層現像後検査
- 拡大鏡・顕微鏡検査
外層エッチング・
剥離
- エッチング・
剥離ライン
外層パターン検査
- 拡大鏡・顕微鏡検査
- AOI
研磨
研磨ライン
液状レジスト塗布
- 静電スプレー
コーター - エアースプレー
コーター - カーテンコーター
- CCD自動印刷機
レジスト露光
- 自動露光機
- DI
レジスト現像
- 現像機
シルク印刷
- インクジェット・
シンボル印刷機 - CCD自動印刷機
- 手動印刷機
表面処理
共晶レベラー
ソルダー
コーター
鉛フリーレベラー
鉛フリーソルダー
コーター
フラックス
- フラックス塗布装置
金フラッシュ
- 全自動金フラッシュめっきライン
端子金めっき
- 電解金めっきライン
反り補正
基板反り修正機
導通検査
- フライング
チェッカー
外形／あと穴／
スリット加工
- NCルーターマシン
Vカット加工
- Vカットマシン
外観検査
- 拡大鏡・顕微鏡検査
梱包・出荷
梱包機
ビルドアップ基板
6層1-4-1ビルドアップ
（フィルドビア/スタックトビア無しの場合)
L3-4コア材研磨
研磨ライン
L3-4ドライフィルムラミネート
ラミネーター
L3-4パターン露光・現像・エッチング
- ダイレクト
イメージャー（DI） - 現像機
- エッチングライン
L3-4パターン検査
- AOI検査
- フライング
チェッカー - 拡大鏡
- 顕微鏡検査
L3-4黒化処理
- 全自動黒化処理
ライン
L2-5積層プレス
積層プレス機
L2-5穴明け
- 単軸アライメント
ドリルマシン
L2-5銅めっき
（スミア除去含む）
- 水平デスミアライン
- 水平化学銅めっき
ライン - ラック式電解
銅めっきライン
L2-5樹脂埋め
- CCD自動印刷機
L2-5研磨
- 研磨ライン
L2-5ドライフィルムラミネート
- ラミネーター
L2-5パターン露光・現像・エッチング
- DI
- 現像機
- エッチングライン
L2-5パターン検査
- AOI検査
- フライング
チェッカー - 拡大鏡
- 顕微鏡検査
L2-5黒化処理
- 全自動黒化処理
ライン
L1-6積層プレス
- 積層プレス機
L1-6ドライフィルムラミネート
- ラミネーター
L1-6コンフォーマル形成
（レーザー穴部銅箔抜き）
- DI・露光機
- エッチングライン
L1-2/5-6レーザー
穴明け
- CO2レーザー加工機
13.CO2ガスレーザー
貫通穴明け
- 単軸アライメントドリルマシン
L1-6銅めっき
（スミア除去含む）
- 水平デスミアライン
- 水平化学銅めっき
ライン - ラック式電解
銅めっきライン
L1-6研磨
- 研磨ライン
L1-6ドライフィルムラミネート
- ラミネーター
L1-6パターン露光・現像・エッチング
- DI
- 現像機
- エッチングライン
L1-6パターン検査
- AOI
- 拡大鏡・顕微鏡検査
研磨
- 研磨ライン
液状レジスト塗布
- 静電スプレー
コーター - エアースプレー
コーター - カーテンコーター
- CCD自動印刷機
レジスト露光・現像
- 自動露光機
- DI
- 現像機
シルク印刷
- インクジェット
シンボル印刷機 - CCD自動印刷機
表面処理
共晶レベラー
ソルダーコーター
鉛フリーレベラー
鉛フリーソルダー
コーター
フラックス
- フラックス塗布装置
金フラッシュ
- 全自動金フラッシュめっきライン
端子金めっき
- 電解金めっきライン
反り補正
基板反り修正機
導通検査
- フライング
チェッカー
外形／あと穴／
スリット加工
- NCルーターマシン
Vカット加工
- Vカットマシン
外観検査
- 拡大鏡・顕微鏡検査
梱包・出荷
梱包機
