高速通信・
高周波対応基板

大容量かつ高速データ通信の需要増加に伴い、当社では低誘電率・低伝送損失材料である【MEGTRON6】の常備在庫保有や【テフロン基板】の短納期製造対応を実施しています。また、インピーダンスコントロールのご要望も数多くいただいています。当社では、お客様から要求される様々なインピーダンスコントロールに対してシミュレーション及びテストクーポンを用いてのTDR測定を実施し、より良い製品をスピーディかつ確実な納期で提供しています。

インピーダンス
コントロール対応基板

一般貫通基板、高密度配線基板の区別に限らず、近年では回路の高速通信化による信号品質の安定化やノイズ低減等を目的としてインピーダンスコントロールを求められる基板が非常に増えております。当社では長年培った豊富な製造実績と経験から、特性、差動、コモン、コプレナー等の各種インピーダンスシミュレーション及びTDR測定に対応しており、パターン設計時に適正な線幅、クリアランス、層構成を提案しております。

インピーダンス
コントロール基板

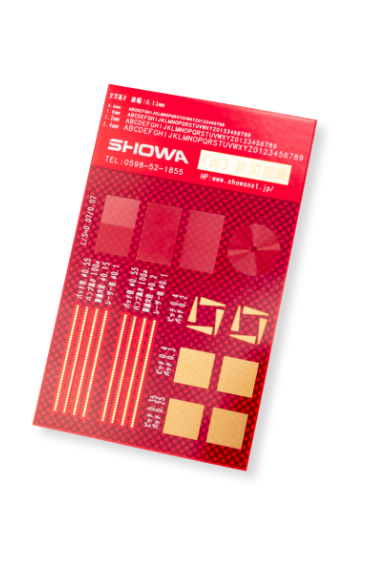

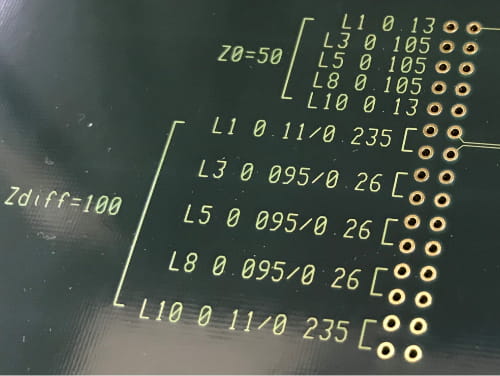

  • テストクーポン

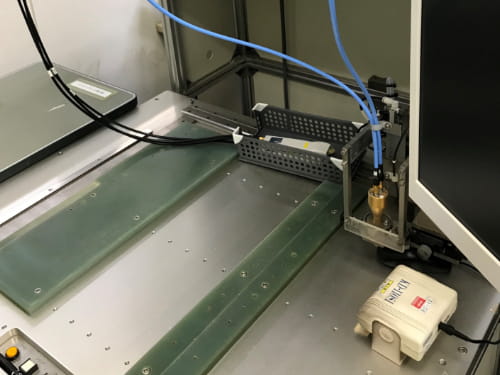

  • インピーダンス測定装置

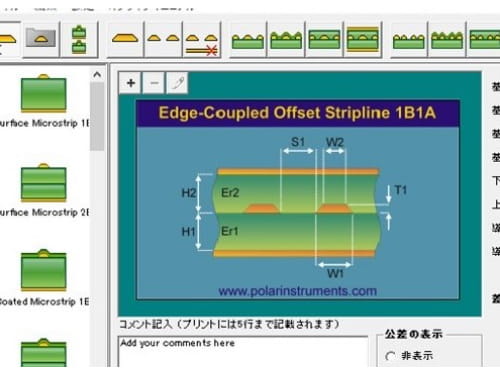

  • インピーダンスシミュレーション

ファラドフレックス
対応基板

三井金属社製基板埋め込みキャパシタ材料 FaradFlex 🄬

部品内蔵キャパシタ材料と異なり、基板内にキャビティなどを作る必要がなく、通常のプリント基板製造 プロセスで、パターンキャパシタ回路を形成することを特徴とする基板内蔵キャパシタ材料です。 表面実装部品を低減させることで接続減による信頼性アップと、プリント基板の小型化を可能とします。 特に高周波基板では内部配線がなくなることで、インダクタンス改善、インピーダンス改善、 ノイズの低減が可能となります。主に高多層・高性能のルーター/サーバー機器/スーパーコンピューター /医療機器、IC検査機、航空機関連、軍事用の繊細な機器、小型化を狙うMEMSマイクロフォン、RFフィルター向けなどに使用されています。

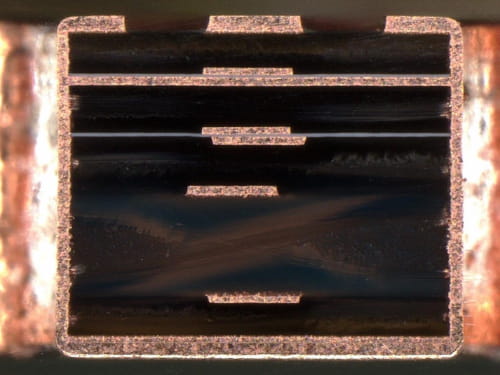

  • 断面

MEGTRON6

5G・ICTインフラ機器などの大容量、高速伝送に対応した低伝送損失材の【MEGTRON6】を社内常備在庫として保有しております。突然のご依頼であっても通常の基板と同様短納期対応が可能です。

テフロン基板

フッ素樹脂(テフロン)を絶縁層としたプリント基板です。比誘電率や誘電正接が低い為、高周波電流の損失が少ない特性があります。この特性を活かし、高速通信向け(GPS、衛星通信、ミリ波レーダー、携帯電話など)に用いられます。テフロン材は他の物質との接着性が弱い為、通常の基板製造工程のみではめっきやレジストが乗りません。当社ではめっき・レジストの濡れ性を良好にする処理(プラズマデスミア処理)装置を導入しておりますので、テフロン基板の社内一貫製造を実現しております。
